Pengertian Dial Indicator - Bagaimana Cara Melakukan Kalibrasi Dial Indikator?

Pengertian dial indicator

Dial indicator atau yang sering disebut dengan Dial Gauge ialah alat ukur yang digunakan untuk mengukur dan memeriksa kerataan atau kesejajaran pada permukaan benda dengan skala pengukuran yang sangat kecil (Novi Eka Wulandari, 2016), penggunaanya sangat penting dalam dunia pemesinan seperti pengukuran kerataan

Apa fungsinya dial indikator?

Selain untuk permukaan bidang datar, fungsi dial indicator adalah untuk mengukur kebulatan dari poros. Beberapa jenis poros yang digunakan pada kendaraan seperti crank journal pada crankshaft. Ada juga cam journal di camshaft yang perlu diukur apakah permukaannya tetap bulan dan juga rata.

Apa nama komponen dial dial indikator?

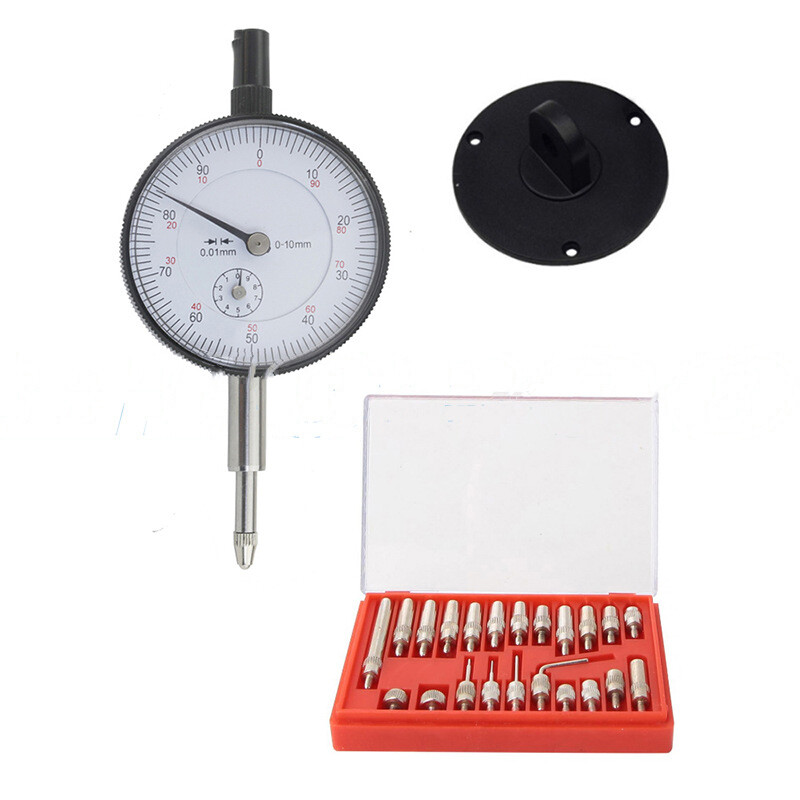

Dial indikator atau dial tes indikator atau dial gauge adalah alat ukur dengan ketelitian 0,01 mm. Komponennya akan terdiri dari Spindel, Dial Frame, Numeric Indicator, Fine Adjustment, Long Pointer, Short Pointer, Dial Holder.

Bagaimana prinsip kerja dial indicator?

Cara Menggunakan Dial Indicator :

1. Pasang contact point pada dial indikator.
2. Pasang dial indicator pada standnya.
3. Tempelkan contact point pada benda kerja yang akan diukur.
4. Kendorkan screw pengikat pada skala dan posisikan angka nol sejajar dengan jarum penunjuk.
5. Gerakkan benda kerja sesuai kebutuhan.

Bagaimana cara melakukan kalibrasi dial indikator?

Cara Mengkalibrasi

1. Amatilah pada skala utama dan skala nonius.
2. Jika pada skala utama tidak menunjukkan pada angka 0 (nol). Maka putarlah sekrup pengkalibrasi baik searah jarum jam atau sebaliknya.
3. Kemudian amatilah pada skala nonius, jika tidak tepat pada angka 0 (nol).

Bagaimana cara membaca hasil pengukuran dial indikator?

Cara Membaca Skala Dial Gauge

1. Perhatikan arah pergerakan short pointer, (-) jika berlawanan arah jarum jam dan (+) jika searah jarum jam.
2. Setiap strip angka yang dilalui oleh long pointer harus dikali dengan 0,01 mm.
3. Setiap strip angka yang dilalui short pointer menunjukkan ukuran 1 mm.

Langkah langkah menggunakan dial gauge?

Cara Membaca Dial Gauge Pertama, perhatikan arah gerak jarum. Bernilai negatif jika berlawanan arah jarum jam dan bernilai positif jika searah dengan jarum jam. Selanjutnya, setiap strip angka pada skala besar yang dilalui oleh jarum panjang harus dikali dengan 0,01 mm (skala peningkatan yang tertera pada dial).

Apa fungsi jarum pendek pada dial gauge?

Jarum Pendek (Penghitung Putaran) Jarum pendek akan bergerak satu garis, apabila pada jarum panjang bergerak satu putaran dari angka nol sampai dengan angka nol lagi, hal ini berarti pergerakan satu ruas dari jarum pendek adalah 0,1 mm x 100 = 1 mm (apabila nilai skala dial gauge adalah 0,01 mm).

Apa yang dimaksud dengan proses kalibrasi?

Kalibrasi adalah proses pengecekan dan pengaturan akurasi dari alat ukur dengan cara membandingkannya dengan standar/tolak ukur. Kalibrasi diperlukan untuk memastikan bahwa hasil pengukuran yang dilakukan akurat dan konsisten dengan instrumen lainya.

Apa itu Cylinder gauge?

Bore gauge atau juga dikenal dengan Cylinder Gauge ialah alat ukur yang dipakai guna mengukur diameter silinder. di bagian atas terdapat dial gauge dan di bagian bawahnya terdapat measuring point yang bisa bergerak bebas.

Apa yang dimaksud dengan kalibrasi dan berikan contohnya?

Kalibrasi adalah kegiatan penetapan nilai kebenaran dan pengecekan serta pengaturan akurasi dari alat ukur dengan standar nasional dan/atau standar internasional. Cara mengetahui nilai kebenarannya adalah membandingkannya dengan standar atau tolak ukur.

Jelaskan apa saja tujuan kalibrasi?

Kalibrasi merupakan suatu proses pengecekan dan pengaturan akurasi dari alat-alat kesehatan dengan cara membandingkan dengan standar atau tolak ukur. kalibrasi diperlukan untuk memastikan hasil pengukuran atau pemeriksaan yang dilakukan oleh alat tersebut akurat dan konsisten dengan instrumen lainnya.

Apa saja jenis kalibrasi?

Kalibrasi Tekanan: Kalibrasi Tensimeter baik Analog, Aneroid, maupun Digital. ... Kalibrasi Volumetrik:

• Kalibrasi Mikropipet.
• Kalibrasi Gelas Kimia.
• Kalibrasi Erlenmeyer.
• Kalibrasi Labu Ukur.
• Kalibrasi Gelas Ukur.
• Kalibrasi Buret.

Apa nama lain dari vernier caliper?

Ia mempublikasikan penemuan alat ukur ini pada tahun 1631 yang menjadi alat ukur panjang yang akurat, yaitu jangka sorong atau dengan nama lain Vernier calipers.

Apa itu mikrometer luar?

Mikrometer sekrup luar adalah mikrometer yang digunakan untuk mengukur panjang dan lebar dari luar benda. Mikrometer sekrup memiliki bagian-bagian sebagaimana yang telah dijelaskan sebelumnya. Mikrometer sekrup dalam memiliki bentuk berbeda dengan mikrometer sekrup luar, yaitu bentuk seperti paku.

Apa prinsip dasar kalibrasi?

Kalibrasi yaitu menentukan hubungan antara nilai yang ditunjukan oleh alat ukur atau sistem pengukuran atau bahan ukur atau bahan acuan (dalam kondisi tertentu) dengan nilai yang direalisasikan oleh standar.

Kapan suatu alat harus dikalibrasi?

Misalkan alat ukur harus dikalibrasi saat mencapai 400 jam penggunaan atau setahun sekali dari masa pemakaian. Untuk UPT Laboratorium Konstruksi dan Peralatan sendiri interval atau waktu pelaksanaan kalibrasi dilaksanakan setiap akhir tahun sekali.

Siapa yang berhak melakukan kalibrasi?

(1) Pengujian dan/atau Kalibrasi Alat Kesehatan dilakukan oleh Balai Pengujian Fasilitas Kesehatan atau Institusi Pengujian Fasilitas Kesehatan.

Apa perbedaan kalibrasi dan tera?

Kalibrasi bertujuan memberikan jaminan bahwa alat yang telah dikalibrasi memiliki sifat ukur yang tertelusur ke standar nasional atau internasional. Sedangkan tera menjamin transaksi yang adil dan menjamin keamanan radiasi. Satuan yang digunakan dalam kalibrasi dan tera pada prinsipnya sama yaitu satuan SI.

Apa beda kalibrasi dan verifikasi?

Sedangkan perbedaannya pada kalibrasi lebih menitikberatkan tingkat kesamaan nilai dengan alat/sistem ukur. Tingkat kesamaan ini diukur menggunakan statistik. Pada verifikasi titik beratnya mengkonfirmasi sesuai dengan rentangnya saja.

Langkah langkah dalam melakukan kalibrasi?

Pembuatan laporan kalibrasi secara sederhana setidaknya terdiri dari 4 tahap: pembuatan konsep, pemeriksaan konsep, pengetikan konsep, dan pengesahan laporan. Sebelum pembuatan, perlu ada pengonsepan laporan berdasarkan hasil pengukuran, perhitungan data, hingga penghitungan ketidakpastian.
